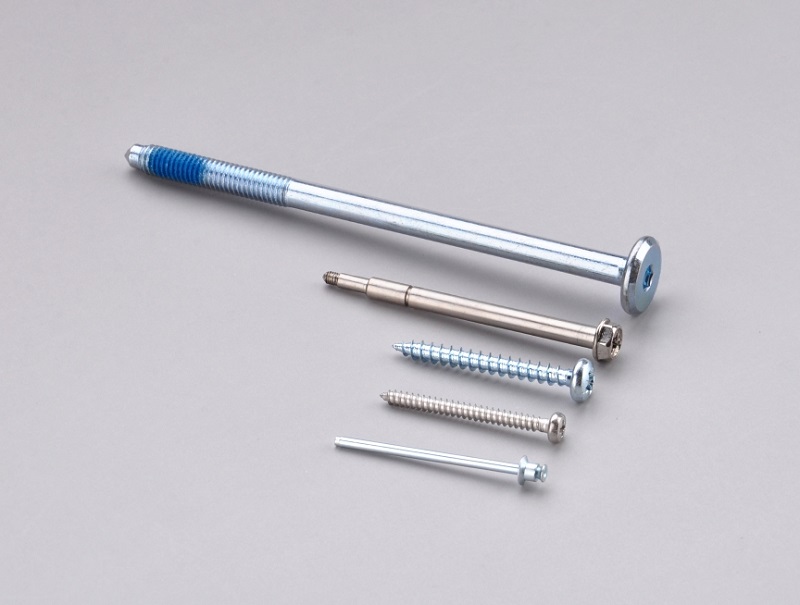

長螺絲視覺檢測解決方案

    一、長螺絲視覺檢測設備主要由以下幾部分組成：

    1.自動上料系統：將螺絲倒入振動盤中，振動盤產生振動波，使螺絲按順序排列在進料平送器上，實現排料入料功能。注：客戶可根據實際情況選擇儲料倉。功能說明：將螺絲大量倒入儲料倉中，儲倉會自動將螺絲送入振動盤，以達到無人值守的目的。

    2.中心運動系統：該部分主要由電動機，主軸，玻璃盤和一些相關配件組成。主要功能是使中央系統平穩旋轉。

    3.視覺檢測系統：它由兩套攝像機和相應的光源組成。攝像頭1＃檢測系統實現對螺絲頭部形狀和外觀的檢測；攝像頭2＃檢測系統實現對螺絲整體側面螺牙投影面的尺寸檢測。

    4.軟件分析控制系統：相機拍攝后，由主機軟件進行分析，判定螺絲的屬性，分為三種類型：合格，不合格和待檢品。

    5.出料分撿系統：軟件確定螺絲的屬性后，使用PLC電氣控制系統和出料分撿系統根據軟件指示的屬性，對螺絲進行良品、不良品和待檢品進行分類出料。

    6.PLC電氣控制系統：通過PLC搭配電氣控制元件完成整套設備的控制動作。

    二、長螺絲視覺檢測設備性能及主要配置：

    1.檢測速度：根據客戶螺絲不同的形狀，檢測速度可達300-1200pcs/min。

    2.重復檢測精度：±0.002mm。

    3.主要配件：攝像機，感應器，電磁閥，PLC等。

    4.人機界面：該軟件自動帶有工具箱，這是專門為普通員工開發的便捷的微軟視窗操作系統；

    5.生產數據報表的統計功能：CPK，柏拉圖，不良種類項目，不良比例等自動生成功能，可以為生產車間改善工藝提供依據。

    6.檢測數據輸出系統：該長螺絲視覺檢測篩選機具有數據通訊功能，數據輸出和存儲功能，軟件導出的數據可以通過局域網連接到打印機進行紙質打印。
